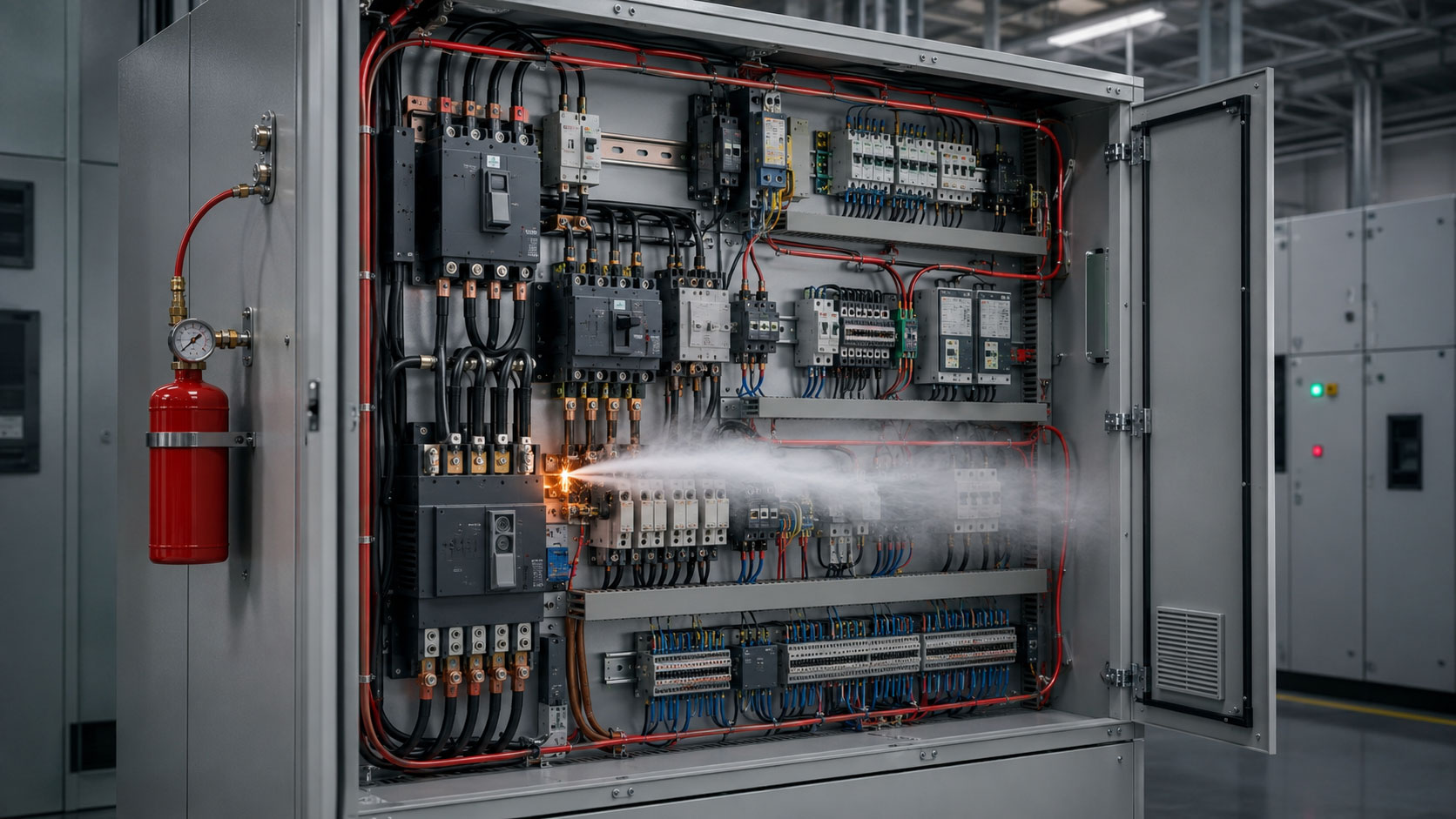

Pano İçi Mikro Yangın Söndürme Sistemi

Pano İçi Mikro Yangın Söndürme Sistemi Nedir?

Pano içi mikro yangın söndürme sistemi; elektrik panosu, otomasyon kabini, kumanda panosu ve benzeri küçük kapalı hacimlerde başlayan yangını kaynağına yakın noktada algılayıp otomatik olarak söndürmek için kullanılan kompakt bir koruma çözümüdür. Sistem, yangının pano dışına yayılmasını ve kritik elektriksel ekipmanlarda daha büyük hasara yol açmasını sınırlandırmayı amaçlar.

Elektrik panolarındaki gevşek bağlantılar, aşırı yük, kısa devre, izolasyon bozulması, ark oluşumu, aşırı ısınan kontaktörler ve kirlenme yangın riskini artırabilir. Pano kapağı kapalı olduğunda oda içerisindeki standart dedektörler yangını ancak duman veya ısı kabin dışına çıktıktan sonra algılayabilir. Mikro söndürme sistemi ise algılama elemanını doğrudan riskli bileşenlerin yakınına yerleştirerek daha erken müdahale olanağı sağlar.

Pano İçi Mikro Söndürme Sistemi Nasıl Çalışır?

Yaygın uygulamalardan biri, pano içerisinde kritik noktaların çevresinden geçirilen basınçlı polimer algılama tüpüne dayanır. Ortam sıcaklığı normal seviyedeyken tüp kapalı ve basınç altında kalır. Yangının oluşturduğu yüksek sıcaklık, alevin veya sıcak noktanın en yakınındaki tüp bölümünü yumuşatır ve tüp kontrollü biçimde açılır.

Tüpteki basınç düşümü söndürme sistemini otomatik olarak çalıştırır. Sistemin tasarımına göre söndürücü madde doğrudan tüpün açılan noktasından ya da ayrı bir borulama ve nozul hattından korunan pano içerisine boşaltılır. Böylece yangına insan müdahalesi beklenmeden, başlangıç aşamasında ve kaynağına yakın noktada müdahale edilir.

Sistem çalıştığında basınç anahtarı veya yardımcı kontak üzerinden alarm, uzaktan izleme, pano enerjisinin kesilmesi ve ilgili tesis otomasyonuna durum bilgisi gönderilmesi sağlanabilir. Bu fonksiyonlar, işletmenin risk analizi ve elektrik projesine göre belirlenmelidir.

Doğrudan ve Dolaylı Boşaltma Sistemleri

Doğrudan Boşaltma Sistemi

Doğrudan boşaltma sisteminde algılama tüpü aynı zamanda söndürücü maddenin dağıtım hattı olarak görev yapar. Isı etkisiyle açılan tüp, yangına en yakın noktada bir boşaltma ağzı meydana getirir ve söndürücü madde bu açıklıktan doğrudan risk bölgesine ulaşır.

Bu yöntemde pano içerisinde ayrıca metal boru ve nozul kullanılmasına ihtiyaç duyulmayabilir. Ancak tüp uzunluğu, söndürücü miktarı, korunan hacim ve üreticinin onaylı uygulama sınırları birlikte değerlendirilmelidir.

Dolaylı Boşaltma Sistemi

Dolaylı boşaltma sisteminde algılama tüpü yalnızca dedektör ve tetikleme elemanı olarak çalışır. Tüpteki basıncın düşmesi silindir vanasını açar; söndürücü madde ayrı borulama hattı ve projede belirlenen nozullar üzerinden pano içerisine boşaltılır.

Dolaylı sistemler, söndürücünün belirli noktalara kontrollü şekilde yönlendirilmesi gereken uygulamalarda tercih edilebilir. Doğrudan veya dolaylı sistem seçimi; pano hacmi, iç yerleşim, riskin dağılımı, söndürücü türü ve sistem üreticisinin teknik onaylarına göre yapılmalıdır.

Hangi Söndürücü Maddeler Kullanılır?

Pano içi mikro söndürme sistemlerinde temiz gazlı söndürücüler, karbondioksit, kuru kimyevi toz veya özel uygulamalarda farklı söndürücü maddeler kullanılabilir. Her söndürücü madde her pano ve kullanım ortamı için uygun değildir.

Hassas elektronik cihazların bulunduğu panolarda elektrik iletkenliği göstermeyen ve boşalma sonrasında kalıntı bırakmayan temiz gazlı çözümler öne çıkar. Kuru kimyevi toz alevi etkili biçimde bastırabilse de pano içerisinde kalıntı oluşturarak temizlik ve ekipman yenileme ihtiyacına neden olabilir. Karbondioksit ise doğru tasarım ve güvenlik değerlendirmesi gerektirir; özellikle ortak hacme boşalma ihtimali bulunan uygulamalarda insan sağlığına yönelik riskler dikkate alınmalıdır.

Katı aerosol jeneratörleri de pano içi lokal korumada kullanılabilir. Ancak aerosol sistemleri, basınçlı algılama tüplü mikro söndürme sistemlerinden farklı çalışma prensibine ve tasarım kriterlerine sahiptir. Uygun teknoloji; yangın sınıfı, pano hacmi, elektronik ekipmanın hassasiyeti, ortam koşulları ve üretici onayları birlikte değerlendirilerek seçilmelidir.

Pano İçi Söndürme Sisteminin Avantajları

Yangını doğrudan pano içerisinde ve başlangıç aşamasında algılar.
İnsan müdahalesine ihtiyaç duymadan otomatik olarak çalışabilir.
Algılama tüplü mekanik sistemler harici elektrik enerjisi olmadan devreye girebilir.
Söndürücü maddeyi yalnızca korunan mikro hacme yönlendirerek lokal koruma sağlar.
Yangının kablolar ve pano grupları üzerinden çevre ekipmanlara yayılma riskini azaltır.
Kompakt yapısıyla mevcut panolara uygulanabilen çözümler sunar.
Uygun temiz söndürücü kullanıldığında elektronik ekipmanda su ve toz kalıntısı oluşturmaz.
Alarm, uzaktan izleme ve enerji kesme sistemleriyle entegre edilebilir.
İşletme duruşunu ve yangına bağlı ekipman kaybını sınırlandırmaya yardımcı olur.

Pano İçi Mikro Söndürme Nerelerde Kullanılır?

Alçak ve orta gerilim elektrik panoları
Kompanzasyon panoları
Motor kontrol merkezleri ve MCC panoları
PLC ve otomasyon kabinleri
Makine kontrol panoları
UPS ve güç dağıtım kabinleri
Telekomünikasyon ve haberleşme kabinleri
Sunucu ve ağ kabinetleri
Güneş enerji sistemi inverter panoları
Rüzgâr türbini elektrik panoları
CNC ve endüstriyel üretim makinelerinin elektrik bölümleri
Asansör kumanda panoları

Algılama Tüpü Pano İçerisine Nasıl Yerleştirilir?

Algılama tüpü, ısının oluşabileceği şalter, kontaktör, güç kaynağı, bara bağlantısı, terminal grubu ve kablo yoğunluğu yüksek bölgelerin yakınından geçirilir. Tüpün keskin kenarlara temas etmemesi, ezilmemesi, hareketli parçalardan uzak tutulması ve üreticinin belirttiği bükülme yarıçapına uygun sabitlenmesi gerekir.

Isının pano içerisinde doğal olarak yükseldiği dikkate alınmalı; ancak tüp yalnızca panonun en üst bölümüne gelişigüzel yerleştirilmemelidir. Kritik bileşenlerin konumu, hava akışı, fanlar, bölmeler ve kablo kanalları incelenerek kesintisiz bir algılama güzergâhı oluşturulmalıdır.

Pano Hacmi ve Söndürücü Kapasitesi Nasıl Belirlenir?

Sistem kapasitesi yalnızca panonun dış ölçülerine göre seçilmemelidir. Korunan net iç hacim, pano bölmeleri, havalandırma açıklıkları, fanlar, kablo girişleri, yangın yükü, ortam sıcaklığı ve kullanılacak söndürücü maddenin tasarım değeri birlikte değerlendirilmelidir.

Pano sürekli havalandırılıyorsa söndürücü madde boşalma sırasında dışarı taşınabilir ve gerekli konsantrasyon oluşmayabilir. Bu nedenle fanların durdurulması, damperlerin kapatılması veya açıklıkların uygun biçimde düzenlenmesi gerekebilir. Silindir kapasitesi, tüp ya da nozul yerleşimi ve izin verilen hat uzunlukları üreticinin onaylı hesap ve uygulama kriterlerine göre belirlenmelidir.

Enerji Kesme ve Alarm Entegrasyonu

Yangın sırasında pano enerjisinin devam etmesi ark oluşumunu ve yeniden tutuşmayı sürdürebilir. Uygun projelerde sistemin çalışmasıyla birlikte korunan panonun enerjisi kontrollü şekilde kesilebilir. Ancak enerji kesme senaryosu üretim güvenliği, acil durum sistemleri ve bağlı ekipmanlar dikkate alınarak yetkili elektrik uzmanlarıyla birlikte hazırlanmalıdır.

Basınç anahtarı veya kuru kontak aracılığıyla yangın alarm paneline, bina yönetim sistemine ya da SCADA altyapısına alarm bilgisi aktarılabilir. Silindir basınç kaybı, sistem boşalması ve arıza durumları işletmenin izleme senaryosuna göre ayrı sinyaller halinde takip edilebilir.

Sistem Bileşenleri Nelerdir?

Uygun kapasitede söndürücü madde silindiri
Silindir vanası ve bağlantı ekipmanları
Basınçlı lineer algılama tüpü
Doğrudan boşaltma veya dolaylı aktivasyon düzeni
Dolaylı sistemlerde borulama ve boşaltma nozulları
Basınç göstergesi ve basınç izleme elemanları
Silindir sabitleme braketi
Basınç anahtarı veya yardımcı alarm kontağı
Enerji kesme ve otomasyon röleleri
Uyarı etiketleri ve sistem durum göstergeleri

Doğru Projelendirme Neden Önemlidir?

Pano içi mikro söndürme sistemi, yalnızca tüp ve silindirin panoya monte edilmesinden ibaret değildir. Söndürücünün yangın sınıfına uygunluğu, pano sızdırmazlığı, gerekli madde miktarı, tüpün algılama sıcaklığı, boşaltma süresi ve sistemin çevresel çalışma şartları projelendirme aşamasında doğrulanmalıdır.

Temiz gazlı uygulamalarda ilgili temiz söndürücü standardı, sistemin üretici kılavuzu, ürün onayları ve yürürlükteki yangın mevzuatı dikkate alınmalıdır. Kullanılan sistemin korunan hacim ve söndürücü madde için test edilmiş, belgelendirilmiş ve üretici tarafından izin verilen konfigürasyonda uygulanması önemlidir.

Periyodik Kontrol ve Bakım

Söndürme silindirinin basıncı ve doluluk durumu, vana bağlantıları, algılama tüpünün fiziksel bütünlüğü, sabitleme elemanları, basınç anahtarı ve alarm bağlantıları düzenli olarak kontrol edilmelidir. Tüpte ezilme, çatlama, renk değişimi, kimyasal etkilenme veya sıcak yüzeylerle uygunsuz temas bulunmamalıdır.

Pano içerisine yeni ekipman eklenmesi, kablo yerleşiminin değiştirilmesi, bölme oluşturulması veya havalandırma düzeninin yenilenmesi halinde sistem yeniden değerlendirilmelidir. Değişiklikler algılama güzergâhını, korunan net hacmi ve gerekli söndürücü kapasitesini etkileyebilir.

Sistem boşaldıktan sonra yangının nedeni belirlenmeli, pano enerjisiz durumda uzman kişilerce kontrol edilmeli ve hasarlı elektriksel bileşenler yenilenmelidir. Silindir dolumu, tüp değişimi ve yeniden devreye alma işlemleri yetkili teknik personel tarafından gerçekleştirilmelidir.

Pano İçi Mikro Söndürme Sistemi Fiyatını Neler Etkiler?

Sistem fiyatı; panonun hacmi ve bölme sayısı, kullanılacak söndürücü madde, silindir kapasitesi, algılama tüpü uzunluğu, doğrudan veya dolaylı boşaltma tercihi, nozul sayısı ve otomasyon bağlantılarına göre değişir. Birden fazla panonun tek sistemle korunup korunamayacağı, üreticinin onaylı tasarım sınırları içerisinde ayrıca değerlendirilmelidir.

Doğru teklif için pano ölçülerinin yanı sıra iç yerleşimin, havalandırma açıklıklarının, ortam sıcaklığının ve korunacak ekipmanın incelenmesi gerekir. Yalnızca pano adedine göre yapılan kapasite seçimi güvenilir bir projelendirme yöntemi değildir.

Üçgen Yangın Pano İçi Mikro Söndürme Çözümleri

Üçgen Yangın olarak elektrik ve otomasyon panoları için keşif, risk değerlendirmesi, sistem seçimi, kapasite hesabı, projelendirme, montaj, test ve devreye alma hizmetleri sunuyoruz. Pano iç yapısını ve işletme koşullarını inceleyerek doğrudan veya dolaylı boşaltmalı mikro söndürme çözümünü ihtiyaca göre belirliyoruz.

Söndürme sistemiyle birlikte alarm bildirimi, pano enerjisinin kesilmesi ve uzaktan izleme fonksiyonlarını projeye özel olarak planlıyoruz. Kurulum sonrasında kontrol ve bakım hizmetleriyle sistemin ihtiyaç anında güvenilir şekilde çalışmasını destekliyoruz.

Pano İçi Mikro Yangın Söndürme Sistemi İçin Teklif Alın

Panonuza uygun söndürücü maddeyi, silindir kapasitesini, algılama tüpü güzergâhını ve kontrol bağlantılarını belirlemek için uzman ekibimizden destek alabilirsiniz. Keşif ve fiyat teklifi için Üçgen Yangın ile iletişime geçebilirsiniz.
